Недеформируемая пуля конструкции Рубейкина в 1,5 м от дульного среза. Перед пулей головная баллистическая волна, позади летящий задом наперед контейнер.	Пуля «Кировчанка» в 1,5 м от дульного среза. Одна половинка контейнера летит впереди, вторая сзади рядом с пулей, наклоненной к линии полета примерно на 45 градусов.

Пуля, покидающая дульный срез охотничьего гладкоствольного ружья, не имеет вращательного движения вокруг продольной оси и не обладает гироскопической устойчивостью. Вслед за ней из канала ствола вылетают не только пороховые газы, но и прокладки и пыжи, которые в период последействия наносят непостоянный по силе и беспорядочный по направлению удар в хвостовую часть пули, дестабилизируя ее и без того неустойчивое положение на траектории. Поэтому, как правило, пули после выстрела из гладкоствольного охотничьего ружья летят, можно сказать, кувырком, что подтверждается многими фотографиями их полета и характером пробоин на мишенях.

Разработчики пуль для охотничьих ружей пытаются решить проблему их устойчивости двумя путями. Первый - придать пуле стреловидность за счет утяжеления головной части и удлинения более легкой хвостовой, но в короткой пуле, длина которой почти равна диаметру, создать сколько-нибудь заметную стреловидность достаточно трудно. Стремление во что бы то ни стало добиться стреловидности привело к появлению подкалиберных пуль, у которых длина увеличена за счет уменьшения их диаметра. Типичным образцом такой пули является "Кировчанка". Второй путь предусматривает обеспечение устойчивости за счет создания гироскопического момента, возникающего при быстром вращении пули, т.е. использовать способ, применяемый в нарезном оружии. Чтобы привести пулю во вращение, разработчики таких пуль, называемых турбинными, на наружных образующих поверхностях и внутри сквозных каналов располагают под углом к продольной оси выступающие ребра (лопасти), которые под воздействием встречного потока воздуха должны привести пулю во вращение. Бесполезность для этой цели наружных ребер очевидна, так как отбрасываемый в стороны головной частью пули воздушный поток никакого воздействия на ребра, находящиеся в аэродинамической тени, оказать не может. Нарезной вид, который имеют пули с наружными ребрами, может только соблазнить доверчивого покупателя.

Об эффективности ребер, располагающихся внутри сквозных внутренних каналов, сказать что-либо определенное нельзя без особых исследований. Но даже если допустить, что они способны привести пулю во вращение, то для этого необходимо, чтобы она довольно значительное расстояние летела в положении, при котором ее продольная ось строго совпадает с направлением полета, т.е. она должна быть устойчива на начальном, самом неблагоприятном для этого участке пути. О том, что 50 м для раскрутки явно недостаточно, показывает элементарный расчет: на дистанции 50 м через внутренний канал пули Майера, диаметр которого равен 8 мм, пройдет столб воздуха массой около 3 г, энергии которого недостаточно для того, чтобы привести во вращение с большой скоростью пулю массой 30— 35 г. При таком соотношении масс (следовательно, и энергий) во вращение будет приводиться воздушная струя, проходящая через канал, сама пуля на этом пути не сможет приобрести быстрое вращение, при котором появится сколько-нибудь значительный гироскопический момент.

Кроме того, конструкторы, разрабатывая ту или иную пулю, представляют ее в полете в том виде, в котором она выглядит на чертеже, не учитывая те изменения, которые в ней произойдут во время выстрела. Это особенно относится к пулям, изготовляемым из свинца и его сплавов, а это практически все пули, применяемые в гладкоствольном оружии. Использование свинца объясняется несколькими причинами. Мягкий свинец позволяет пред- охранить стенки канала от повреждений при скольжении по нему пули и обезопасить ствол от раздутия или разрыва в зоне дульного сужения за счет легкой деформируемости в нем самой пули. Кроме того, большая удельная плотность свинца способствует сохранению большой кинетической энергии в полете, а деформация пули при ударе в цель увеличивает ее останавливающее действие.

Во время выстрела при максимальном значении давления форсирования пуля испытывает, как и дробовой снаряд, огромную перегрузку в результате ускорения при разгоне, приводящую к потере ее первоначальной формы, а следовательно, и потере ею аэродинамических качеств, которые были заложены в конструкцию.

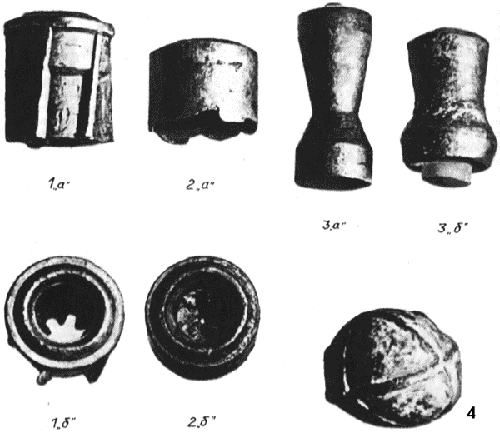

1a и 1б - пуля Майера, вид сбоку и сверху до выстрела 2а и 2б - то же после выстрела	3а - пуля "Кировчанка" до, и 3б - после выстрела 4 - пуля "Спутник" после выстрела

На рисунке показаны пули Майера, "Кировчанка" и "Спутник" до и после выстрелов ими из ружья Иж-27Е. Стрельба производилась в конце зимы по глубокому рыхлому снежному покрову стрелковой трассы испытательной лаборатории. Путь торможения пуль в снегу составлял примерно 40-70м. Весной в связи с таянием снега пули опустились на грунт и были подобраны. Таким образом, эти образцы можно считать "девственными", т.е. не имеющими никаких дополнительных повреждений после вылета из ствола от соприкосновений с препятствиями.

Рассмотрим, что же произошло с этими пулями в процессе выстрела.

Пулю Майера можно рассматривать как трубу переменного сечения, передняя часть которой для придания стреловидности сделана более массивной, чем задняя. Это позволило при общей длине пули равной, 21,7 мм, расположить центр ее тяжести на расстоянии 9,1 мм от переднего торца, т.е. чуть ближе геометрического центра. В результате перегрузки, превышающей в начальный момент выстрела 45000 G, потяжелевшее во столько же раз тело пули осело на более легкую заднюю часть. Свинец, для которого характерно слабое сцепление между отдельными зернами, проявил под такой перегрузкой твердотекучесть и заполнил межреберные впадины, имевшиеся на наружной образующей поверхности, образовав гладкую цилиндрическую поверхность с волнистой бахромой на заднем торце, число волн которой соответствует числу имевшихся ребер. Внутренний канал превратился в почти глухой конус с остатками ребер в виде морщинистых складок неопределенной формы. Длина пули уменьшилась до 13,5 мм, т.е. на 38%. В результате происшедшего перераспределения массы центр тяжести сместился назад и оказался на расстоянии 5,5 мм от заднего торца. Таким образом, пуля приобрела обратную стреловидность и самую невыгодную аэродинамическую форму, при которой неизбежно ее перевертывание и полет кувырком. Пуля "Кировчанка", находившаяся в контейнере, выполнявшем роль жесткого корсета, сохранила подобие первоначальной формы, но деформация не только снизила баллистический коэффициент - основную баллистическую характеристику пули, определяющую способность данной пули преодолевать сопротивление воздуха при полете, - но и, что самое главное, лишила ее основного достоинства: стреловидности. Часть свинца переместилось (перетекла) из головной в хвостовую часть, вытолкнув из нее пластмассовый вкладыш, предназначенный для облегчения хвостовой части. До выстрела центр тяжести находился на расстоянии 17 мм от заднего торца, а после выстрела на расстоянии - 11,4 мм, т.е. у пули появилась обратная стреловидность, при которой неизбежно переворачивание и последующее кувыркание. Пуля "Спутник" теряет форму правильного шара. Задняя сторона становится более плоской, а в поперечном сечении ее размер равен диаметру канала ствола. Несимметричность формы деформированной пули "Спутник" создает предпосылки к появлению во время полета в воздухе боковых аэродинамических сил, способных отклонить ее с баллистической траектории в любую сторону, однако форма пули в сравнении с другими осталась наиболее обтекаемой, и поэтому, вызывая меньшее сопротивление воздуха, она дольше сохраняет запас кинетической энергии, полученный в результате выстрела.

В процессе исследования были произведены испытания других образцов свинцовых пуль, в том числе пуль БС (братьев Соколовых), пуль, присланных одним из охотников, представля- ющих собой цилиндр с расположенной в сквозном внутреннем канале винтообразной лопастью, а также пули "Вятка". Результаты хорошо видны на фотографиях. Пуля БС относится к типу турбинных и имеет сложную для изготовления конструкцию, пред- ставляющую собой центральный стержень, вокруг которого расположено массивное кольцо, соединенное с ним шестью тонкими наклонно к продольной оси расположенными перемычками, являющимися лопастями турбины. Задняя часть центрального стержня переходит в конусообразный хвостовик, между поверхностью которого и кольцом имеется щель для выхода воздушных струй из турбины. К заднему торцу пули крепится войлочный пыж. Во время выстрела в результате возникшей перегрузки кольцо, весящее около 12 гр., превращается в тело, обладающее инерционной массой свыше 500 кгс, и смяв перемычки, плотно садится на конус хвостовика. Центральный стержень также садится под возросшим в 45 тысяч раз собственным весом. В результате деформации сложная пространственная конструкция пули превращается в необтекаемый, беспорядочно летящий кусок свинца.

Пуля с винтообразной лопастью в канале в результате выстрела осаживается на более тонкую хвостовую часть и внутренний канал полностью закрывается.

Трансформация, происходящая с пулей "Вятка", видна на фотографии. Тело пули осаживается на пластмассовый пыж-обтюратор, а боковые ребра, предназначенные для стабилизации полета пули, исчезли. От них остались лишь небольшие выступы вокруг юбки пыжа.

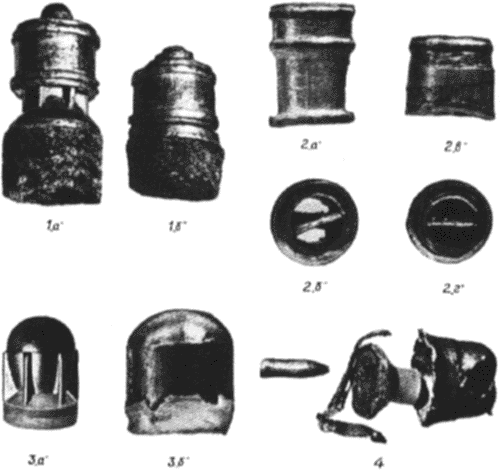

1a - до и 1б - после выстрела пуля "БС". Опытнаяя пуляя со спиралеобразной лопастью во внутреннем канале 2а и 2б - до и 2в и 2г - после выстрела	Пуля "Вятка", 3а - до и 3б - после выстрела 4 - пуляя "Вятка" после выстрела из патрона, снаряженного без применения прокладки порохового пыжа

На рисунке воспроизведена пуля "Вятка" после выстрела патроном, в котором под пулей не было войлочного пыжа и прокладки. Так снаряжают патроны некоторые охотники, считая, что достаточно имеющегося у пули пластмассового пыжа. При таком снаряжении юбка обтюратора, прижатая большим давлением пороховых газов к стенкам гильзы, почти полностью отрывается от хвостовика, а прорвавшиеся в головную часть пули раскаленные пороховые газы прожгли в ней порядочную дыру, заодно выплавив стержень, на который надевается обтюратор.

Во время исследований, проводившихся в заводской лаборатории, помимо определения степени деформации при стрельбе патронами с различными баллистическими характеристиками, определялась также зависимость начальных скоростей и поперечников рассеивания пуль от величины деформации. Наиболее полные исследования были выполнены с пулями "Спутник" и Майера, для чего использовались специально снаряженные патроны, развивавшие среднее максимальное давление пороховых газов в патронниках стволов от 470 до 1144 кгс/см2.

Одинаково снаряженные с каждой пулей патроны подвергались следующим испытаниям: стрельба из баллистического ствола серией из 10 выстрелов для определения среднего максимального давления (P макс. Ср.) и скорости полета пули в 10м от дульного среза (V10 ср.);
